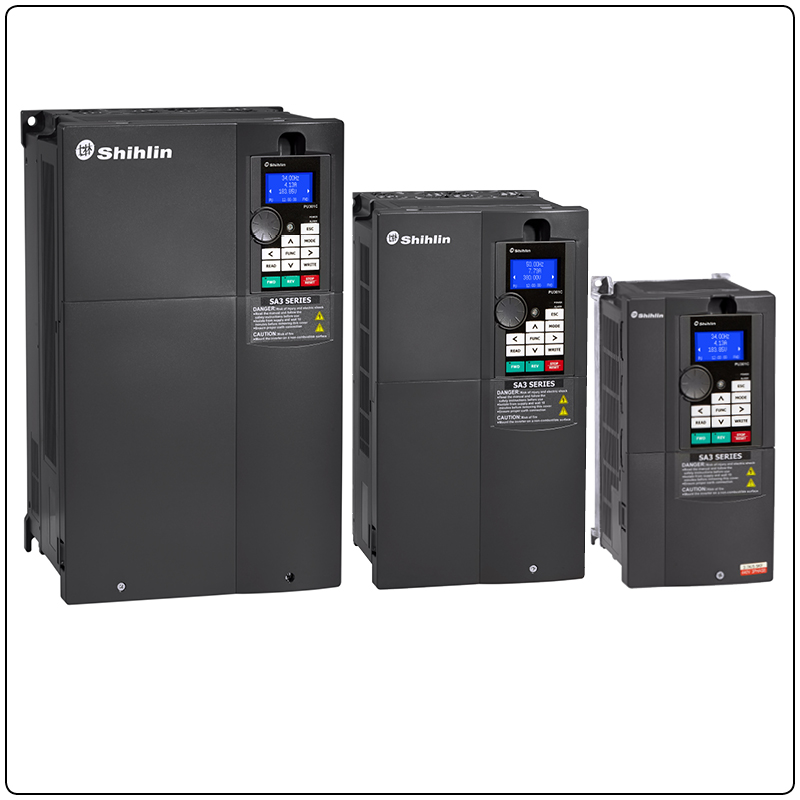

SA3 Serisi

SA3 Serisi Özellikleri

• Yüksek performans FOC Vektör Kontrol teknolojisi
• 3 faz 440V besleme ve geniş güç aralığı:
  – 0.75kW – 355kW ağır yük (HD)
  – 1.5kW – 400kW normal yük (ND)
• Yüksek Başlangıç Torku:
  – Sensörsüz Vektör kontrolde (SVC) 0.3Hz’de %150, Kapalı Çevrim Vektör kontrolde (FOC+PG) 0Hz’de %180.
• Yüksek Cevap Performansı:
  – %0-%100 yük değişim aralığında %1’den daha küçük hız doğruluğu ile vinç ve metal işleme makinaları gibi ani yük değişimi olan uygulamalar için ideal.
• Yüksek Aşırı Yük Kapasitesi:
  – %150 60sn ve %200 3sn gelişmiş aşırı yük dayanımı kapasitesi ile takım tezgahları gibi ani yük değişimi gereken uygulamalarda kullanılabilir.
• 4 Çalışma Bölgesi Tork kontrol ve Tork limitleri:
  – Parametreler veya analog sinyaller ile 4 bölgede de tork kolayca limitlenebilir.
• Voltaj Düşmesinde Geçici Karşılama:
  – Ani enerji kesintisinde motorun yavaşlamasını ve durmasını kontrol etmek için AC sürücünün DC Bus voltajını sürdürmek amacıyla çıkış frekansı kontrol edilebilir.
  – Enerji tekrar geldiği zaman, AC sürücü enerji kesilmeden önceki frekansa ulaşmak için tekrar hızlanma gerçekleştirecek.
  – Boşta iken (idle) çalışmasına izin verilmeyen donanımlara uygulanabilir.
• Rejenerasyondan Korunma Fonksiyonları:
  – Çıkış frekansı ve voltajı ayarlanarak, DC bus voltajı istenilen değerde muhafaza edilebilir ve aşırı voltaj önlenir.
• Manyetik Flux(akı) Fren:
  – Motor duracağı zaman, frenleme direnci olmadan yavaşlama zamanını kısaltmak için motorun bobinine manyetik akı uygulanır.
• Düşük Gürültü Taşıyıcı Dalga Kontrolü (Soft-PWM):
  – Metalik seslerin daha iyi seslere dönüştürülebilmesi için motor sesi kontrol edilebilir.
  – Düşük gürültülü çalışmalar harici radyo frekansları üzerine bindirilmiş parazitleri azaltır.
• Yüksek performanslı senkron motor kontrol teknolojisi.
  – İndüksiyon motor (IM) ve senkron motor (IPM ve SPM) kontrolü destekler.
  – Açık çevrim senkron motor kontrolü destekler
• LCD Çalışma Paneli:
  – 6 set çalışma datası monitör, Takvim
  – Türkçe, İngilizce ve Çince dil seçeneği
  – 3 set parametre kaydı, dahili Ayar Çarkı desteği.
• İzoleli Hava Kanalı Tasarımı:
  – FAN rüzgar kanalları elektriksel ve ısı yayan sistemlerden yalıtılmıştır. Bu sayede toz fanlar üzerinden cihaz içerisine giremez.
• Farklı Uygulamalar için Çoklu Kontrol Modu Destekler:
  – Dahili pozisyon kontrol, tork kontrol, hız kontrol ve tansiyon kontrol fonksiyonları.
  – Home pozisyonlama, sıfır servo kontrol ve tek eksen pozisyon kontrol modu gibi pozisyon kontroller yapılabilir. (PG301C, PG301L, PG302L kullanılarak)
• Çoklu I/O Terminaller:
  – 10 adet çoklu fonksiyon lojik giriş terminalleri (1 adet yüksek hızlı pulse girişi ile)
  – 5 adet çoklu fonksiyon lojik çıkış terminalleri (2 adet röle 2 adet transistor, 1 adet yüksek hızlı çıkış)
  – 3 adet analog giriş sinyali (4-20mA/0-10V/+10V ~-10V)
  – 2 adet analog çıkış sinyali (0-20mA/0-10V)
  – 1 adet güvenlik anahtarı (S1-SC)
• Kontrol Metodları:
  V/F kontrol, Kapalı çevrim V/F kontrol (VF+PG), Genel Flux vektör kontrol, Sensörsüz vektör kontrol (SVC), Kapalı çevrim vektör kontrol (FOC+PG), Tork kontrol (TQC +PG)
• Dahili PLC fonksiyonu: 21 temel komut ve 14 uygulama komutu ile kolay programlama için PLC ladder programlama yazılımı.
• Faz hatası, kısa devre, toprak sızıntı, düşük voltaj, motor aşırı ısınma (PTC) sinyali, elektrolitik kapasitör ömrü …..vb. gibi gelişmiş korumalar.
• Tüm serilerde dahili RFI filtre mevcuttur.
• 0-650.00 Hz çıkış frekans aralığı
• Dahili 2 adet RJ-45 port ile RS-485 haberleşme
• Shihlin/Modbus haberleşme protokolü desteği
• Sabit tork, değişken tork, beş nokta ve V/F ayırma V/F karakteristikleri
• Doğrusal ve S model hızlanma yavaşlama eğrileri
• Parametreden, Analog sinyallerden (0 – 5/10V, +/-10V, 4-20mA), Çoklu hız girişlerinden, Haberleşmeden ve HDI’dan (pulse) hedef frekans ayarlama
• PID kontrol
• Opsiyonel Profibus/Devicenet/CANopen/Ethernet Haberleşme, I/O genişleme ve PG kartları
• PG Encoder geri besleme (PG301C, PG301L) kartlarına Line Driver, Open Collector, Push Pull Encoder tiplerinin hepsi bağlanabilir.
• Dahili fren kıyıcı: SA3-043-22K/30KF ve altı modellerde dahili olarak mevcuttur.
• Koruma sınıfı: SA3-043-22K/30KF ve altı modellerde IP20/NEMA Type 1, üstü modellerde ise IP00/UL Open Type
• CE onaylı
